Схемотехнический анализ предназначен для того, чтобы узнать, как работает устройство, из каких оно состоит компонентов, и как эти компоненты взаимодействуют.
Особое внимание уделяется печатным платам (ПП). Схемотехнический анализ печатных плат предполагает распознавание ключевых элементов и построение схемы их взаимодействия. Среди ключевых элементов выделяются микросхемы, модули ОЗУ, ПЗУ, преобразователи сигналов и прочее.
Результатом схемотехнического анализа является построение функциональной диаграммы печатной платы или всего устройства.

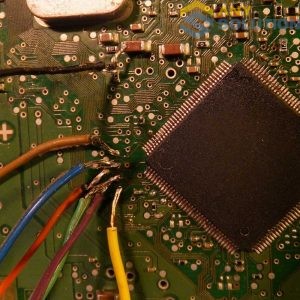

Также схемотехнический анализ включает в себя поиск отладочных интерфейсов на плату. При подключении к таким интерфейсам удается лучше понять принцип работы устройства.
Также могут быть исследованы интерфейсы взаимодействия компонентов на печатной плате (ПП). В случае использования стандартных или проприетарных протоколов данные, передаваемые между компонентами платы, могут быть подвергнуты анализу и расшифровке.
